依據《電子工業潔凈廠房設計規范》GB50472-2008標準，身處半導體芯片行業大牛以潔凈廠房建設分為幾個重點闡述的明明白白，合景凈化工程公司工程師推薦，業主方可多多學習和參考，具體如下。（備注，下文為中芯國際相關負責人論壇分享）

       第一部分制造半導體的潔凈廠房在形式上跟其他的平板潔凈廠房的形式上沒有什么要求。根據循環空氣的特點把潔凈廠房分為三種，第一種我們叫做循環空調將配合高校順風口的形式，這種潔凈室的形式是比較早的形式，在八十年代甚至最早的六十年代都是用這種形式。它的形勢比較多種送風的形式有上送、側送。它的缺點是不適合高等級和大面的潔凈室，運行成本高，占用空間大。

       第二種形式是循環風機配合濕式密封系統，它的特點是高靜壓、液槽密封;適合各種等級的潔凈室。它的缺點是運行費用比較高，主要是電費方面，再來就是噪音比較高，循環風機一般都是大風機可能通過風管或者建筑結構引進來。另外施工難度大，漏風量大，系統升級(潔凈度)擴充困難。

       第三種形式就是主要講的FFU循環風系統，這套系統在半導體制造行業應用最廣泛的一種形式。這種形式的特點由FFU提供循環空氣的動力，整個循環空氣通過一臺一臺小風機進行循環風系統，在FFU操作引擎的時候，在施工的時候都不會造成影響，用起來非常方便，并且節省空間，另外非常重要一點是潔凈度安全性高。我們根據市場的情況設備不同的往里進，安裝施工包括施工人員還有機器在施工的過程中一直存在，如果安全度不高受到干擾的話，對生產會造成影響，所謂的缺點就是維護成本高。

       我們講一下環境控制，首先是潔凈度。下面這張圖是整個潔凈度控制的概念圖，首先是新風部分，一般配置是初效、中效和高效。潔凈室的等級通常決定高校過濾器的覆蓋率，一級潔凈室要求高效100%%覆蓋率，換氣次數400次。100級是25%%覆蓋率，換氣次數100，1000級是12.5%%覆蓋率、換氣次數在50次。

       半導體制造一些工藝生產過程的潔凈等級要求，要求一般的是光照制造，還有微環境，其他的一些大的區域，包括薄膜等在百級。潔凈度的要求是不是越高越好，這個主要還是決定我們的設計，或者對生產的要求，潔凈度越高意味著FFU覆蓋率會成倍的增加。目前對一些潔凈室的設計還是大環境，不需要很高的潔凈度。還有濕度控制，濕度控制主要通過循環通氣冷卻系統，去除潔凈室循環空氣的顯熱，最終控制潔凈室溫度。濕度控制主要通過新風控制箱進行控制，溫度的控制目的有兩個，首先是人員的舒適性，溫度在21-23度都沒有問題，作為制程來說我們關注的是波動性。控制潔凈房的濕度主要目的是濕度過低將容易產生靜電、濕度過高，對產品的影響。第二點是正壓，通過潔凈室內的壓力傳感器控制MAU風機的頻率改變送風量保持潔凈室的設定正壓，靜壓層保持微正壓。

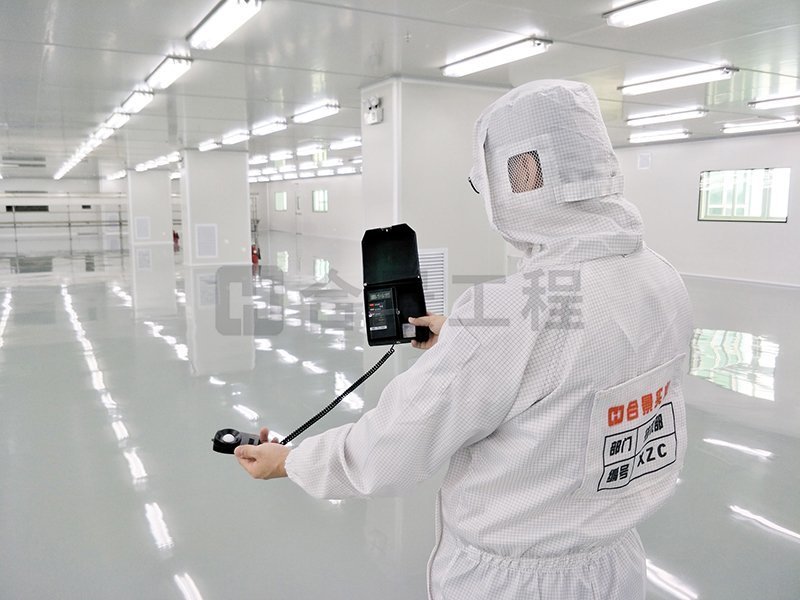

       再來就是照度和噪聲，這個部分在新的標準里面有詳細的描述，這里不具體講了。因為現在半導體制造設備尺寸越來越大，安裝起來一部分照明會被遮掩，噪聲的問題比較難解決，主要在設備選型的時候注意。接下來是靜電控制的問題(ESD)，這個本身會造成產品的損害或者設備的損害，半導體有ESD的標準，是在S20.20。

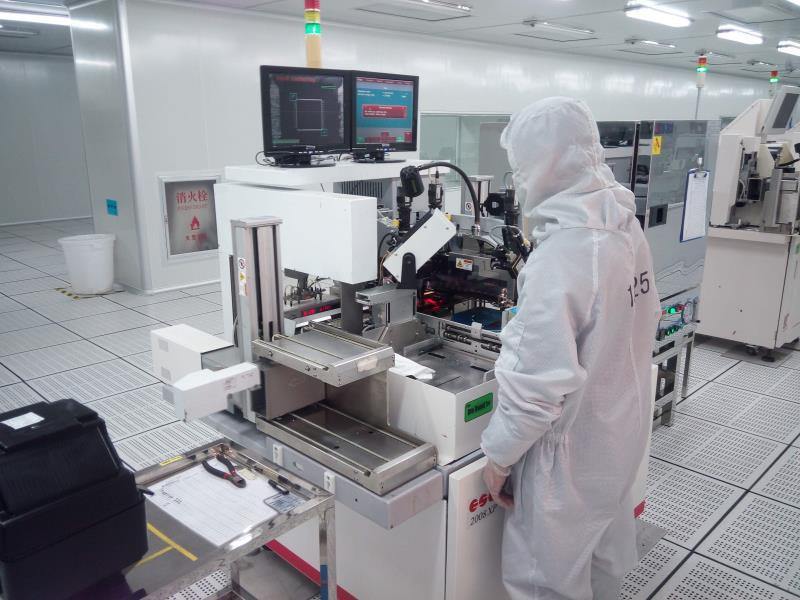

       半導體廠對靜電消除主要是通過兩種模式一個是被動式的靜電消除，這個設備解題，包括墻板、高架地板、辦公設備等。另外一個潔凈室的階梯網，主動式的靜電消除就是用靜電消除器，針對不同的潔凈等級對靜電消除器有很多形式。第一張圖是百級潔凈室圖片的樣子，旁邊是千級潔凈室內的圖片。下面還有輻射式的基本也是屬于主動式消除的一種。

       新風系統我們單獨做一部分講解，主要是對于半導體來講對環境是最重要的一部分，也是最容易產生問題的部分。新風系統有三大作用，保證潔凈室內一定是正壓。第二是控制潔凈室的濕度。第三個是凈化室外空氣、保證供氣品質。新風系統特點第一能耗比較高，每個范圍都會有一個大的制冷扇，還有大風量，再一個結構復雜。新風系統在設計上有一些要求，主要是節能方面，整個空調系統占半導體廠能耗的30%%-45%%，其中近70%%被新風系統消耗掉。所以下面有一些節能的措施，包括設置上可以采用熱回收的設計，由于時間的關系這里不再詳細介紹。

       最后一個是AMC控制，通常有兩個標準一個是ISO14644標準，還有一個是Semi標準，AMC分為四種，第一種是酸性，第二種是堿性，第三種是可凝性、第四中是摻雜性。堿性的物質主要在光照這部分會產生一些影響，摻雜性的問題并不是很突出孫，其他的情況基本問題不大。對于半導體制造的影響很多了，每個制程都有一些影響，舉一些例子就是酸、堿、Solvent比較敏感，ECP對VOC和酸比較敏感，Thin Film對酸敏感。AMC的控制大體上有這樣一個方案，不同的工廠可能采用的形式不一樣，對于新鮮空氣AMC控制我們通過兩道，第一個是噴氣式。第二個是化學過濾器，通過這兩道過濾送進潔凈室的新風會得到比較好的控制。在潔凈室內有一部分污染是來自潔凈室內，這部分還是通過化學過濾器，如果還達不到要求，那就要在設備端小環境再安裝一道化學過濾器，來達到要求。所以AMC控制要求越來越嚴，這也是近幾年的事情，單單是設備進行過濾已經不能滿足要求，所以才出來綜合的控制模式。具體的一個工廠AMC控制到什么標準要去考量，因為這個成本非常高，我的內容就講到這里，謝謝。
